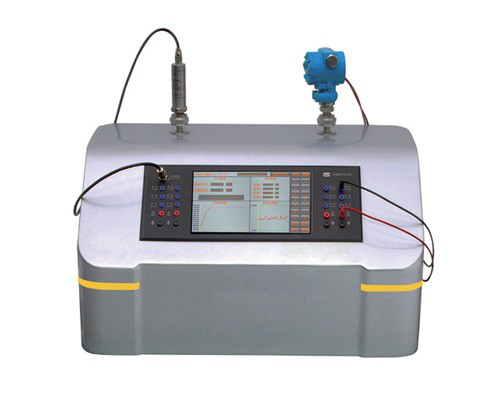

產品概述:
可用于一般壓力表、精密壓力表、壓力變送器、差壓變送 器、壓力開關、壓力傳感器等儀表的校準。
操作簡單,設定壓力輸出極其方便??刂茐毫旖荨⒎€(wěn)定。無超調現象,符合相關壓力儀表檢定規程。
自動造壓系統的各個自動泵控制單元均帶有防過載保護功能、檢定過程中可自動或手動進行切換。
具有自動控制與微調相結合功能,利于指針式壓力表檢定。升降壓曲線及誤差曲線實時顯示。
上位機軟件及下位機儀表均可實現自動加壓、減壓、穩壓, 自動進行數據采集、計算、保存,自動生成校驗結果文件并 打印出標準證書及報告,實現真正的自動校驗。
壓力控制原理:
真空與氣壓全自動壓力發生與控制

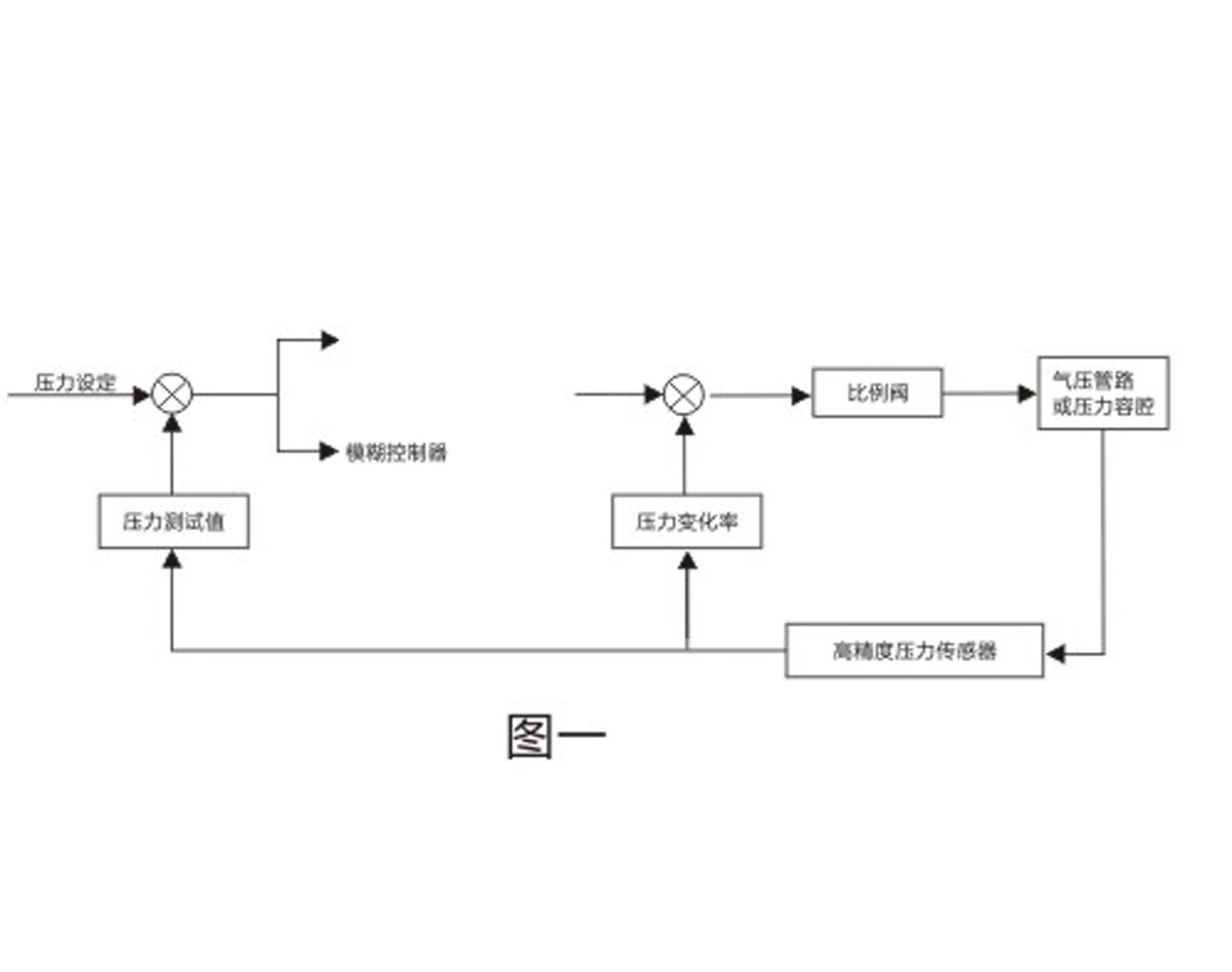

本系統以空氣作為傳壓介質,采用PID和模糊控制器進行調節,其實質就是使系統壓力按要求達到設定值,既要求一定的響應速率、又要求比較小的超調量和壓力過沖,這才能滿足壓力儀器儀表國家檢定規程的要求。所以本方案采用壓力、壓力變化率雙閉環控制方案??刂品椒ㄒ妶D(一)所示。
液壓全自動壓力發生與控制

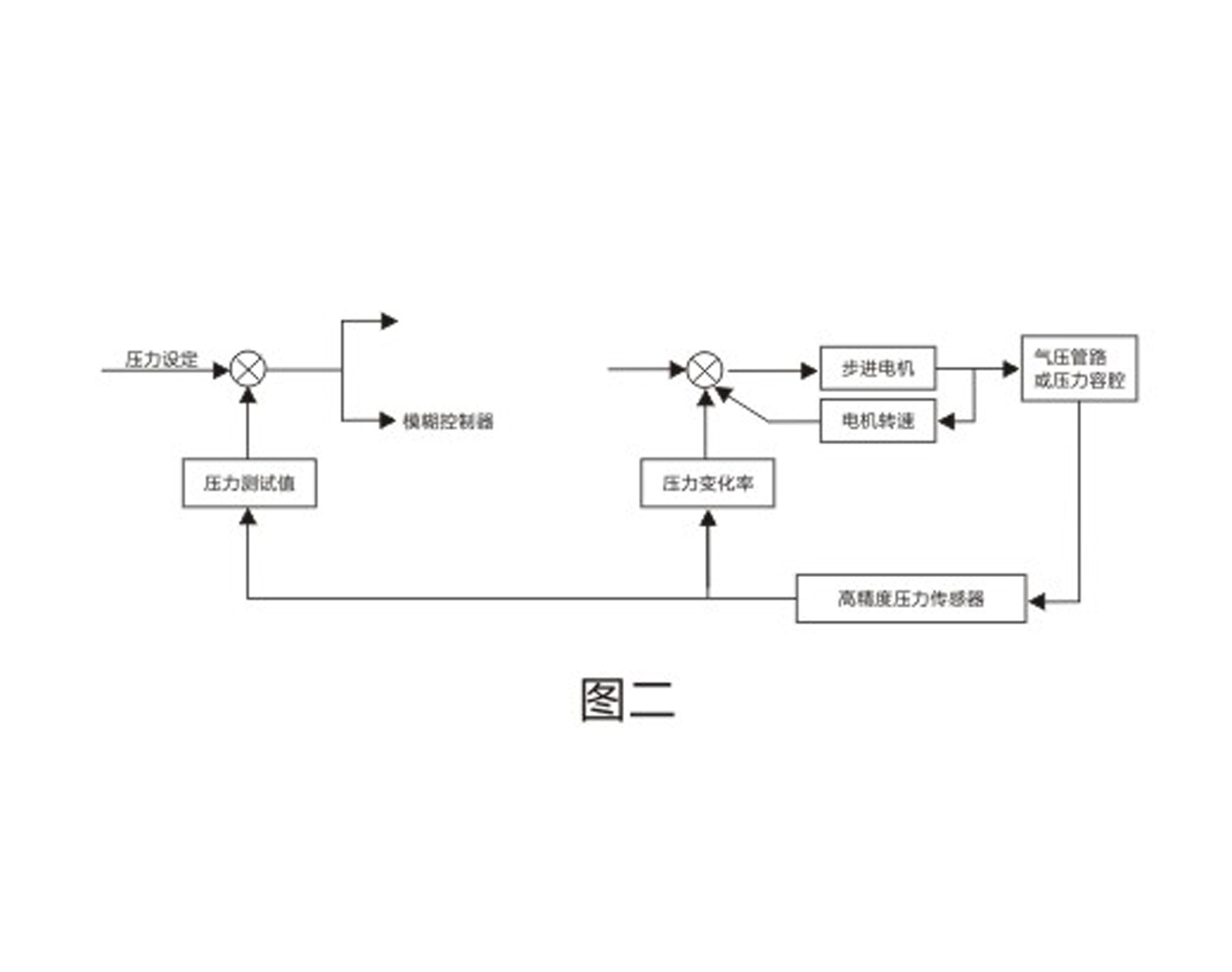

本系統以液體作為傳壓介質,采用電機推動的方式,使用模擬和數字雙傳感器進行壓力采樣,由計算機進行控制,推動一個即可壓縮液體又便于電機帶動的機械傳動機構,采用壓力反饋、壓力變化率反饋和電機轉速反饋三個閉環來控制造壓過程,其原理框圖如圖(二)所示。
技術指標:
1、壓力范圍
產品名稱 | 量程 | 介質 | 精度 | 備注 | 逐點穩壓時間 |
全自動微壓系統 | -10~10kPa | 空氣 | 0.02%F.S/s | ≤10秒 | |
全自動真空系統 | -0.095~0MPa | 空氣 | 0.01%F.S/s | 標準大氣壓下 | ≤10秒 |
全自動氣壓系統 | 0~2.5MPa | 空氣 | 0.01%F.S/s | 可擴展到4 MPa、6MPa | ≤10秒 |
全自動液壓系統 | 0~60MPa | 變壓器油 | 0.01%F.S/s | 可擴展到100MPa | ≤15秒 |
2、壓力校驗單元
電流測量:量程:(0~30)mA、準確度:0.01%F.S+0.015%RD;
電壓測量:量程:(0~30)V、準確度:0.01%F.S+0.015%RD;
DC24V輸出:(用于校準變送器的電源)
準確度:±0.5V;
壓力開關量測量:通/斷
帶RS-232通訊接口;
壓力單位:Pa、KPa、MPa、psi、mBar、mmHg、mmH2O。
計算機、打印機配制
計算機:雙核,2G,500G,光驅,17”液晶打印機:激光A4
3、壓力儀表校驗工作臺體:
臺式結構,外表噴塑處理
標準儀表單元為抽屜式標準單元安裝
外形尺寸:約650×400×400(mm)
重量:約40kg
功率:1kW

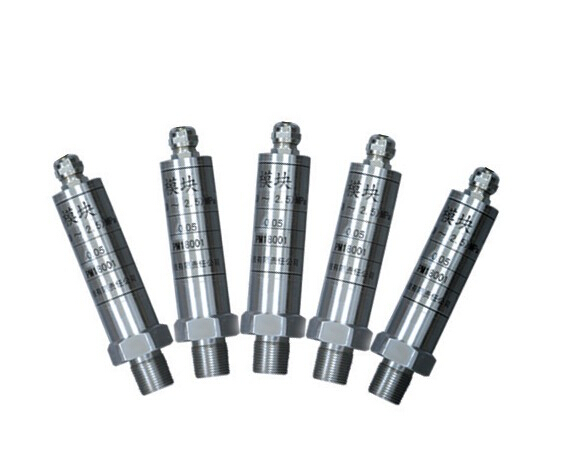

4、壓力模塊
壓力模塊為數字化壓力模塊
溫度補償范圍:0~50℃
準確度等級:0.05級、0.02級
模塊類別:表壓、差壓、絕壓
編號 | 量程 | 編號 | 量程 | 編號 | 量程 | 編號 | 量程 |
A-01 | -40~40kPa | A-08 | 0~30kPa | A-15 | 0~600kPa | A-22 | 0~16MPa |
A-02 | -60~60kPa | A-09 | 0~40kPa | A-16 | 0~1.0MPa | A-23 | 0~20MPa |
A-03 | -100~100kPa | A-10 | 0~60kPa | A-17 | 0~1.6MPa | A-24 | 0~25MPa |
A-04 | 0~2kPa | A-11 | 0~100kPa | A-18 | 0~2.5MPa | A-25 | 0~40MPa |
A-05 | 0~5kPa | A-12 | 0~160kPa | A-19 | 0~4.0MPa | A-26 | 0~60MPa |
A-06 | 0~10kPa | A-13 | 0~250kPa | A-20 | 0~6.0MPa | A-27 | 0~80MPa |
A-07 | 0~20kPa | A-14 | 0~400kPa | A-21 | 0~10MPa | A-28 | 0~100MPa |
注:特殊量程可定制。 |
